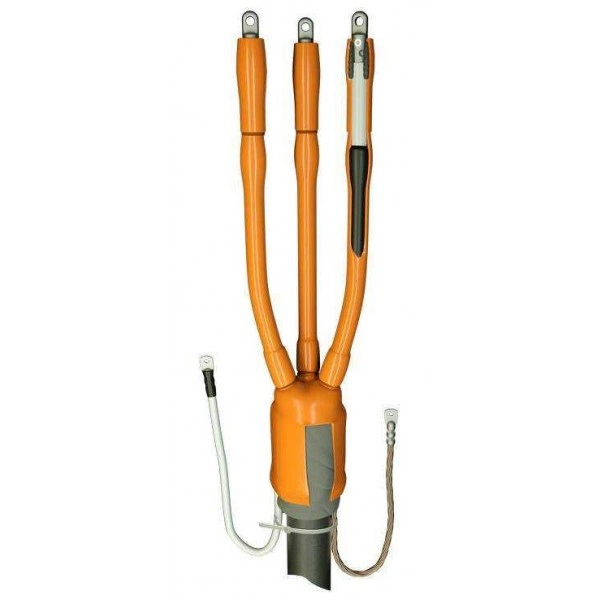

КВТ Кабельная муфта 3РКТп-6-70/95 78357 KVT

Характеристики

• Тип муфты: концевая
• Технология монтажа: термоусаживаемая
• Рабочее напряжение, до кВ: 6
• Сечение жил, мм²: 70, 95
• Количество жил в кабеле: 3
• Изоляция кабеля: резиновая
• Тип установки: внутренняя и наружная
• Тип кабеля: без брони
• Комплектация: без болтовых наконечников
• Температура эксплуатации, ˚С: -50...+50
• Марки монтируемых кабелей: КГЭ, КГЭ-ХЛ, КГпЭ, КГпЭ-ХЛ

Описание

• Предназначены для оконцевания трехжильных гибких экранированных кабелей: с резиновой изоляцией, без брони, на напряжение до 6 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: КГЭ, КГЭ-ХЛ, КГпЭ, КГпЭ-ХЛ, а также их аналоги и модификации
• Комплект универсален и может быть использован при монтаже муфты как внутренней, так и наружной установки
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Специальный герметик. Болтовые наконечники кабеля подматывается герметиком, который компенсирует колебания и вибрации, возникающие в процессе эксплуатации муфт
• Длина трубок жильной изоляции, используемых в муфте, обеспечивает длину пути токов утечки, превышающих требования ГОСТ, для самой высокой степени загрязнения более чем вдвое. Это позволяет использовать муфту как для внутренней, так и для наружной установки без использования жильных изоляторов
• Алюминий/Медь. Полная герметизация контактных соединений позволяет устанавливать муфты с наконечниками из алюминиевого сплава на медные жилы кабеля
• Конструкция муфты позволяет использовать как наконечники под опрессовку, так и наконечники со срывными болтами
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают трекингостойкостью, стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники
• Рекомендуемый инструмент для монтажа: горелка пропановая ПГ (КВТ), профессиональный набор для монтажа кабельных муфт НИМ-1 (КВТ), набор для монтажа болтовых соединителей и наконечников НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 30
