КВТ Комплект адаптеров РИКС 150-240 78541 KVT

Характеристики

• Рабочее напряжение: 10, 20 кВ
• Сечение кабеля: 150/185/240 мм²
• Совместимость с кабельными муфтами: 1ПКВТ-10, 3ПКВТп-10, 1ПКВТ-20
• Тип шпильки: М 16/16
• Тип бушинга: С

Описание

• Предназначены для изоляции и герметизации мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC - EN 50181 или DIN 47636
• Адаптеры поставляются в комплекте, включающем материалы на 3 фазы

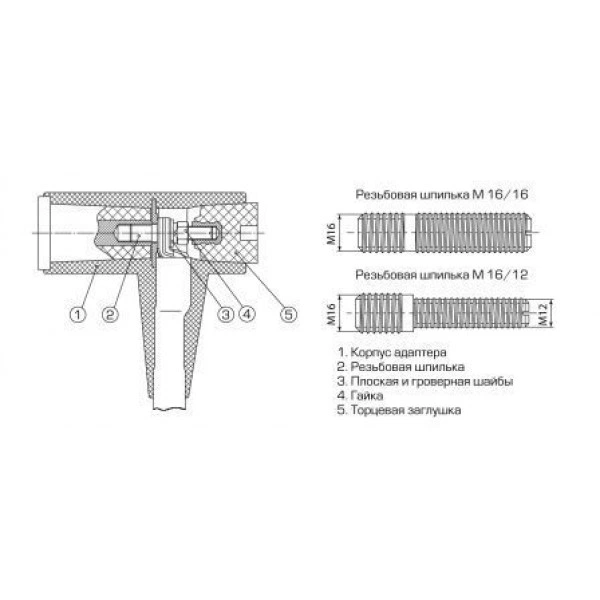

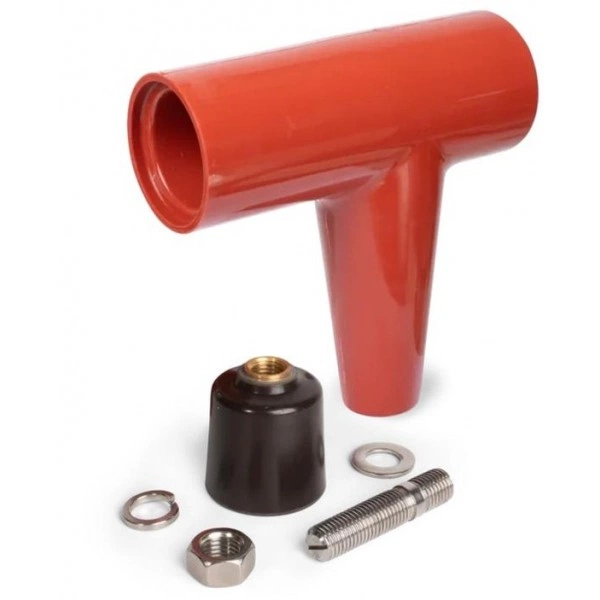

• Состав набора: корпус адаптера, торцевая заглушка, резьбовая шпилька, гайка, плоская и гроверная шайбы, паста силиконовая, нить монтажная
• Устойчивы к явлению трекинга и погодно-климатическим условиям
• Изоляция адаптера выполнена из толстостенного силиконового эластомера
• Цвет: кирпично-красный
• Рабочее напряжение: 10 кВ, 20 кВ
• Максимальная токовая нагрузка: 630 А
• Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с изоляцией из сшитого полиэтилена
• Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами
• Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой
• Резьбовая шпилька в составе набора РИКС имеет два исполнения: М16/М12 и М16/М16
• Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой
• Быстрый монтаж и демонтаж с возможностью повторного использования
• Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству
• Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
• Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 2
• Гарантийный срок эксплуатации: 7
• Срок службы: 30
