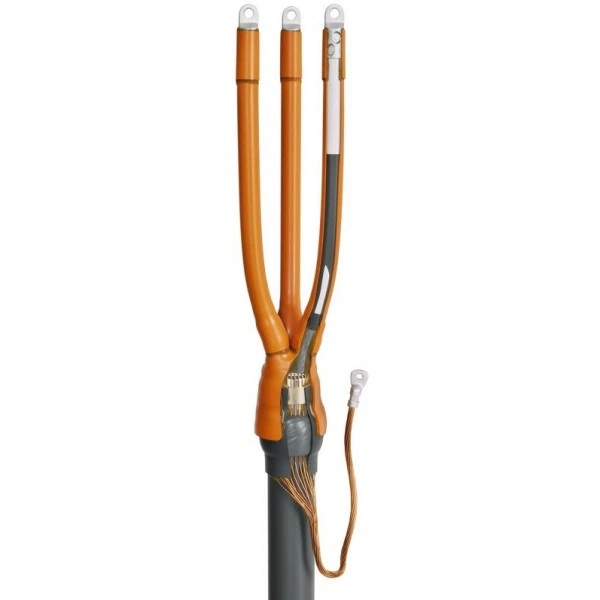

КВТ Муфта кабельная концевая 3РКВТп-10-70/120 нг-LS 88125 KVT

Характеристики

• Тип муфты: концевая
• Технология монтажа: термоусаживаемая
• Рабочее напряжение, до (кВ): 10
• Сечение жил, мм²: 70, 95, 120
• Количество жил в кабеле: 3
• Изоляция кабеля: резиновая
• Тип установки: внутренняя
• Тип кабеля: без брони, с броней
• Комплектация: без болтовых наконечников
• Температура эксплуатации, ˚С: -50...+50
• Марки монтируемых кабелей: РЭБВнг(А)-LS, АРЭБВнг(А)-LS, РЭВГнг(А), АРЭВГнг(А)-LS, РЭБРнг(А)-LS, АРЭБРнг(А)-LS, РЭПГнг(А)-LS, АРЭПГнг(А)-LS

Описание

• Предназначены для оконцевания 3-х жильных кабелей: с этиленпропиленовой резиновой изоляцией и экраном из медных проволок, с броней или без брони, на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: РЭБВнг(А)-LS, АРЭБВнг(А)-LS, РЭВГнг(А), АРЭВГнг(А)-LS, РЭБРнг(А)-LS, АРЭБРнг(А)-LS, РЭПГнг(А)-LS, АРЭПГнг(А)-LS
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
• Материал изолирующей трубки кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
• Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
• Наконечник под опрессовку не входит в комплект муфты
• В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечникиВысокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-005-97284872-2015

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 30
