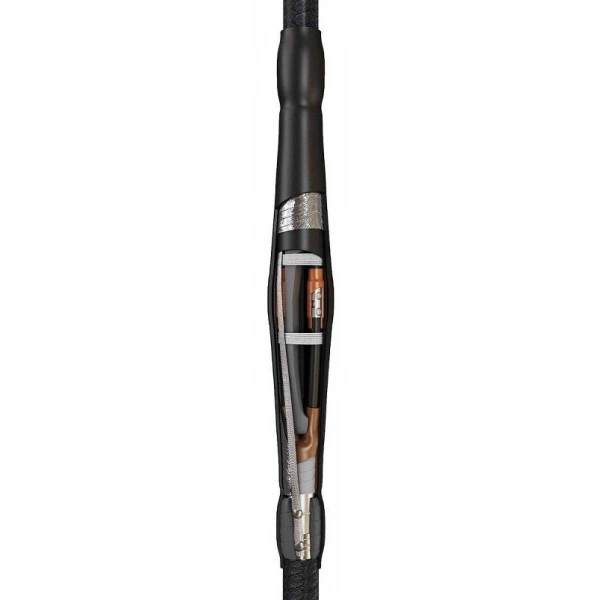

КВТ Муфта кабельная соединительная 3СТп-10-150/240 (пайка) 88768 KVT

Характеристики

• Тип муфты: соединительная
• Технология монтажа: термоусаживаемая
• Рабочее напряжение, до (кВ): 10
• Сечение жил, мм²: 150, 185, 240
• Количество жил в кабеле: 3
• Изоляция кабеля: бумажно маслопропитанная
• Тип установки: в кабельных каналах и грунте
• Тип кабеля: без брони, с броней
• Комплектация: без болтовых наконечников
• Температура эксплуатации, ˚С: -50...+50

Описание

• Предназначены для соединения 3-х жильных кабелей: с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой, на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 34839-2022
• Типы монтируемых кабелей: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью
• Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
• Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
• Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется методом пайки
• Базовая комплектация включает в себя припой ПОС-30, припой А и паяльный жир
• Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-006-97284872-2006

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 30
