КВТ Набор ПК-Т-100 83606 KVT

Характеристики

• Тип коннектора: гильза соединительная
• Особенности конструкции: герметичность
• Рабочее напряжение, до кВ: 0.69
• Материал жилы: медь
• Сечение жилы, мм²: 4, 6, 0.5, 2.5, 0.75, 1.5, 0.34, 1.0, 0.25
• Класс гибкости жилы: 2, 3, 4, 5, 6
• Материал контактной части: медь

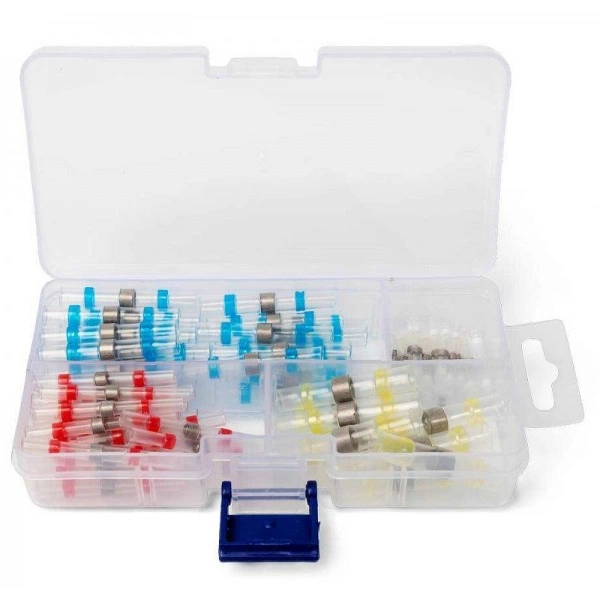

• Тип органайзера: прозрачная пластиковая коробка
• Наличие изоляции
• Материал изоляции: термоусадка
• Цветовой стандарт изоляции: международный стандарт
• Температурная стойкость изоляции, ˚С: 125
• Технология монтажа: термоусадка

Комплектация

Описание

• Предназначены для паяного соединения встык многопроволочных медных проводов
• Не требуют использования флюса для монтажа
• Материал изоляции: сшитый полиэтилен
• Не содержит галогенов
• Термостойкость изоляции: +125 °C
• Максимальное напряжение: 690 В

Особенности конструкции

• В центре соединителя расположено кольцо низкотемпературного припоя
• По краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки

Порядок монтажа

• Разместите соединитель на одном из проводов, cдвинув его в сторону от предварительно зачищенных концов жил
• Распушите отдельные проводники и соедините концы жил встык с заходом проводников друг в друга
• Обожмите руками выступающие проводники, сформировав место стыка
• Сдвиньте соединитель на место контакта, расположив поясок припоя по центру соединяемых зачищенных жил
• Используя бутановую горелку или фен, равномерно прогрейте припой со всех сторон до его расплавления
• Дайте изделию остыть

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25
