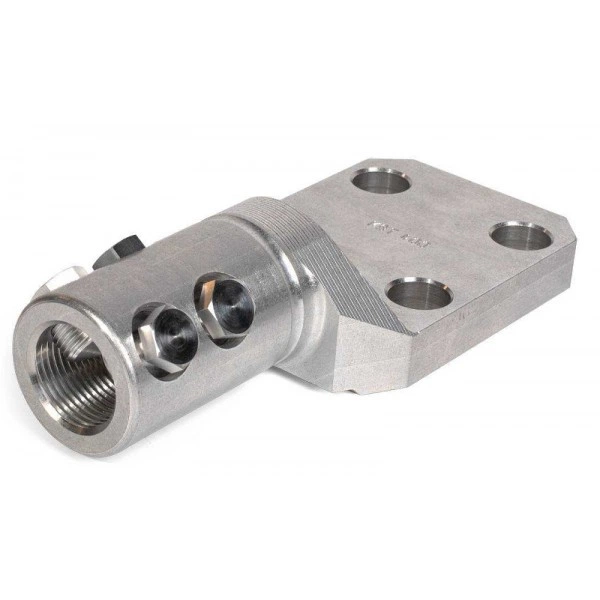

КВТ Наконечник болтовой для электротранспорта 6НБТ-630 78401 KVT

Характеристики

• Тип коннектора: наконечник болтовой
• Особенности конструкции: центральносимметричное отверстие под жилу
• Рабочее напряжение, до (кВ): 1
• Материал жилы: медь, алюминий
• Сечение жилы, мм²: 630
• Класс гибкости жилы: 1, 2, 3, 4
• Материал контактной части: алюминиевый сплав
• Размер крепёжного болта: М16
• Технология монтажа: срывные болты

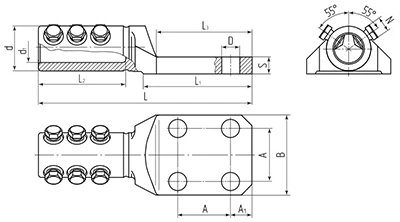

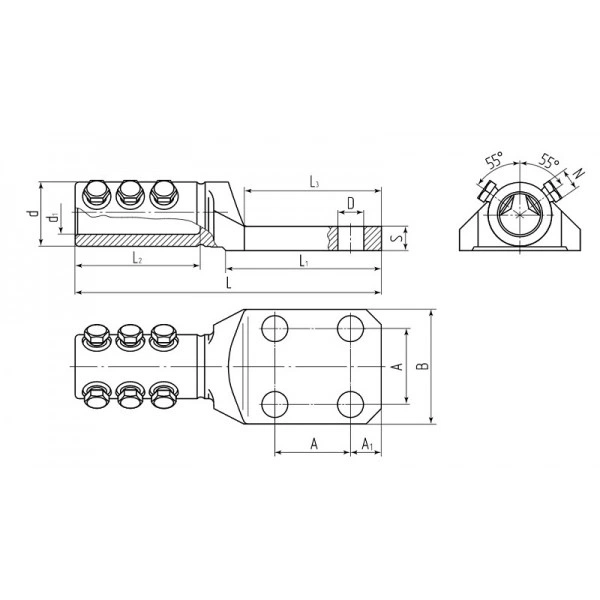

Размеры

Описание

• Предназначены для оконцевания одножильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией на постоянное и переменное напряжение для стационарной прокладки в тяговых сетях электротранспорта
• Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
• Специальная конструкция лопатки с четырьмя крепежными отверстиями обеспечивает высокое прижимное усилие и минимальное контактное сопротивление при монтаже на распределительном устройстве
• Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
• Рабочее напряжение: до 1 кВ включительно
• Материал корпуса и болтов: специальный алюминиевый сплав
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой
• Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25
