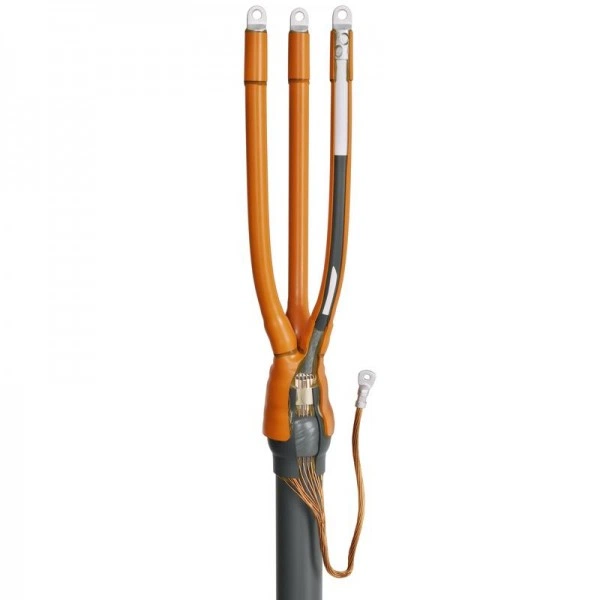

КВТ Муфта концевая 3ПКВТп-10-35/50 66278 KVT

Характеристики

• Диапазон сечений (мм² ): 35-50;
• Тип установки: внутренняя;
• Тип кабеля: с/без брони;
• Болт. в компл.: нет;
• Тип муфты: концевая;
• Напряжение (кВ): 6; 10;
• Жил в кабеле: 3;
• Изоляция: сшитый полиэтилен;
• Сечение (мм² ): 35; 50;

Описание

• Предназначены для оконцевания 3-х жильных кабелей:
• с изоляцией из сшитого полиэтилена и экраном из медных проволок
• с броней или без брони
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:
  (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования муфт за счет равномерного распределения напряженности электрического поля на срезах полупроводящих экранов жил кабеля
• Материал изолирующей трубки и изоляторов кирпично-красного цвета устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
• Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемой перчатки и антитрекинговых трубок, обеспечивает полную герметичность муфты после монтажа
• Провод заземления формируется непосредственно из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
• Наконечник под опрессовку не входит в комплект муфты
• В стандартную комплектацию муфты входит пружина постоянного давления для присоединения провода заземления к бронелентам
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Выпускается по ТУ 3599-005-97284872-2015

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 2
• Гарантийный срок эксплуатации: 7
• Срок службы: 30
