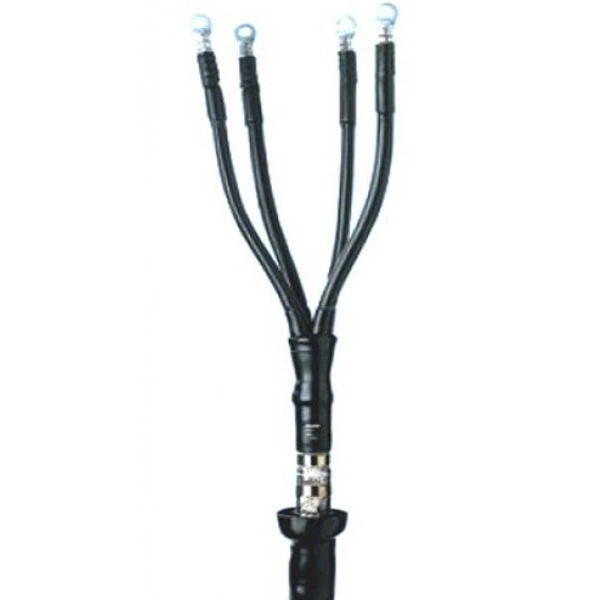

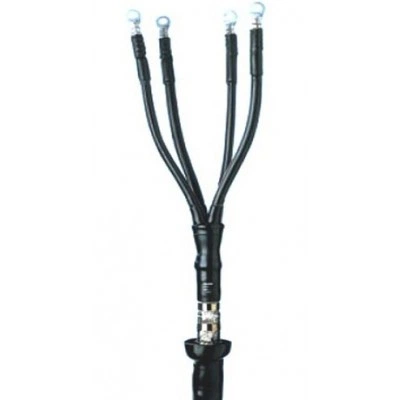

КВТ Муфта концевая POLT-01/5x150-240-CEE01 67945 KVT

Характеристики

• Диапазон сечений: 150-240 мм²
• Тип установки: внутр.+наружн.
• Тип кабеля: с броней
• Болт. в компл.: нет
• Напряжение: 1 кВ
• Жил в кабеле: 5
• Сечение: 150; 185; 240 мм²

Описание

• Кабель: ВВГ, АВВБ, ВВбШв, АПвВБбШв, NAYBY, N(A)YY, N2XY, AXMK, AMCMK, MCMK, СБ2лГ, АСБ2л, СБГ, АСБУ, N(A)KLEY, N(A)KBY
• Конструкция для кабелей с пластмассовой изоляцией:
• Корешок кабеля герметизируется с помощью термоусаживаемой перчатки, на внутренней поверхности которой нанесен термоплавкий клей
• Область наконечника и конца изоляции жил герметизируется с помощью термоусаживаемой манжеты с клеем
• Для одножильных кабелей требуются только манжеты с клеем для герметизации наконечников
• Все материалы обладают стойкостью к ультрафиолетовому излучению солнца и погодным условиям
• Непаянная система заземления, состоящая из роликовой пружины и провода заземления, включается в комплект для кабелей с броней
• В случае необходимости защиты изоляции жил от ультрафиолетового воздействия на жилы устанавливают дополнительные термоусаживаемые изоляционные трубки CGPT, которые заказываются отдельно
• Все концевые муфты могут быть заказаны как в комплекте, так и отдельными компонентами
• Комплект с модификацией L12 включает болтовые наконечники с отверстием под болт M12 и, соответственно, модификация L16 под болт М16
• Непаянная система заземления включает 2 изолированных провода заземления и 2 роликовые пружины, что обеспечивает раздельное заземление медного экрана и брони
• Область присоединения заземления герметизируется и изолируется клейкой мастикой и термоусаживаемой трубкой
• Мастика заполнения пустот желтого цвета накладывается вокруг края медного экрана, и на это место усаживается проводящая трубка
• Сверху надевается трекингостойкая изоляционная трубка и усаживается от проводящей трубки до наконечника
• Примечания:
• Все муфты для 3-х жильного кабеля включают материалы для заземления оболочки
• Для заказа муфт без наконечников убрать из обозначения -L12.
• Концевые муфты и компоненты для других типов кабелей могут быть заказаны по запросу
• Все концевые муфты могут заказываться с модификацией -L12, или -L16 по запросу
• Лента S1052 и трубка MWTM заказываются отдельно
