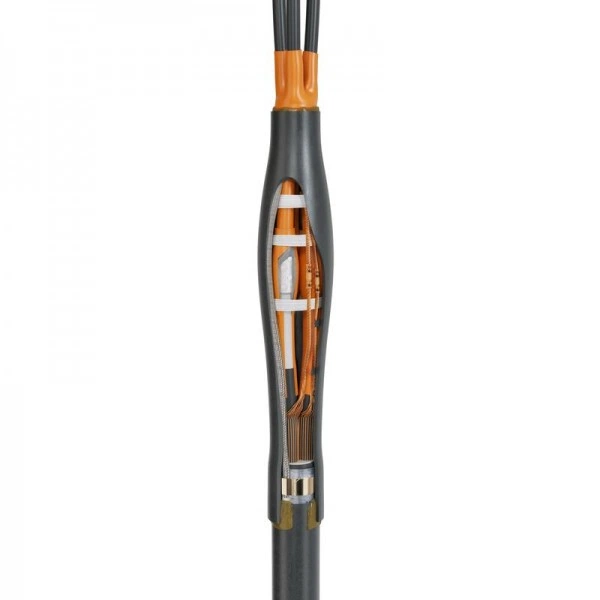

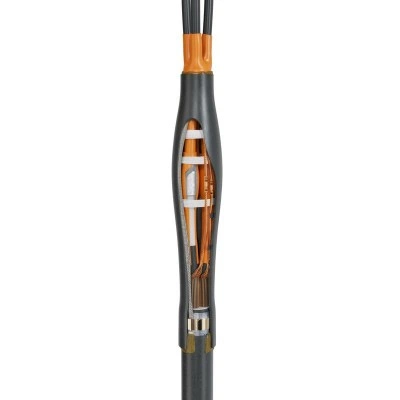

КВТ Муфта переходная (1П+3П)СПТ-10-35/50(Б) 74021 KVT

Характеристики

• Диапазон сечений (мм² ): 35-50;
• Тип установки: внутр. +наружн.;
• Тип кабеля: без брони;
• Болт. в компл.: есть;
• Напряжение (кВ): 6; 10;
• Жил в кабеле: 3; 1;
• Изоляция: сшитый полиэтилен;
• Тип муфты: переходная;
• Сечение (мм² ): 35; 50;

Описание

• Предназначены для соединения
• 3-х одножильных кабелей с изоляцией из сшитого полиэтилена
• с 3-х жильным кабелем с изоляцией из сшитого полиэтилена и экраном из медных проволок
• на напряжение 6 и 10 кВ
• Типы монтируемых кабелей: (А)ПвВ, (А)ПвПу, (А)ПвПуг, (А)ПвПг, (А)ПвП2г, (А)ПвПу2г, (А)ПвБП, (А)ПвБ
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерное распределение напряженности электрического поля в области среза полупроводящего экрана кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и перемычками, сформированными из экранов жил кабеля
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
• Данные муфты спроектированы без использования термоусаживаемых перчаток в корне разделки кабеля
• Высокое качество комплектующих и используемых композиционных материалов
• Инструмент для монтажа:

• пропановая горелка ПГ (КВТ)
• набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• инструменты для снятия изоляции и полупроводникового экрана

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 2
• Гарантийный срок эксплуатации: 7
• Срок службы: 30
