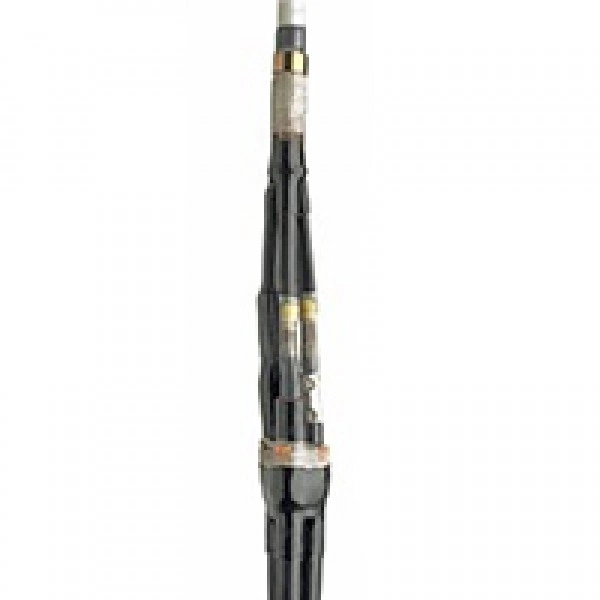

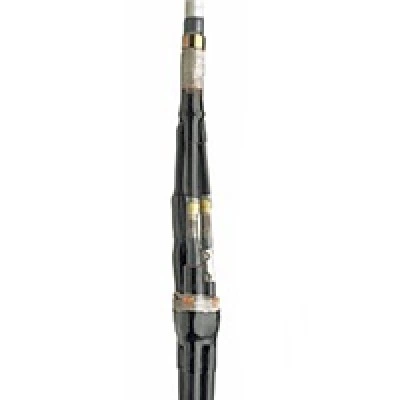

КВТ Муфта переходная TRAJ-12/1x150-240 58353 KVT

Характеристики

• Диапазон сечений: 150-240 мм²
• Тип установки: внутр.+наружн.
• Тип кабеля: с/без брони
• Болт. в компл.: есть
• Напряжение: 10 кВ
• Жил в кабеле: 1
• Сечение: 150; 185; 240 мм²

Описание

• Для соединения кабелей типа: АпвВ, ПвПуг, АПвБбШпв, AHXCMK-WTC, N(A)2XS2Y, N2XS(F)2Y, RG7H1R с кабелями типа: АСБ, ААБлУ, СБ, ААГ, АСБГ, СБГ
• Бумажная изоляция жил закрывается термоусаживаемыми маслостойкими трубками, затем на каждую из жил устанавливаются электропроводящие трубки
• Корешок разделки заполняется подмоткой из желтой ленты заполнения пустот, выравнивающей напряженность электрического поля, и герметизируется электропроводящей перчаткой с клеем
• Таким образом, кабель с бумажной изоляцией трансформируется в кабель с пластмассовой изоляцией, и дальнейшее соединение выполняется как для пластмассовых кабелей
• В месте среза полупроводящего экрана пластмассового кабеля и окончания проводящих трубок на жилах бумажного кабеля наносится желтая лента заполнения пустот
• На жилы пластмассовых кабелей усаживаются трубки выравнивания напряженности поля
• Жилы кабелей соединяют с помощью болтовых соединителей, которые входят в комплект муфты
• Область соединения закрывается манжетами выравнивания напряженности электрического поля
• Термоусаживаемые трехслойные трубки обеспечивают равномерную толщину изоляции и экранируют место соединения
• Металлическая оболочка, броня или металлический экран кабеля с пластмассовой изоляцией соединяются с помощью непаянного соединения
• Металлическая лента, оборачиваемая вокруг соединения, экранирует место соединения и обеспечивает дополнительную защиту
• Наружная толстостенная термоусаживаемая трубка с клеем защищает и герметизирует муфту
• Для кабелей с алюминиевым ламинированным экраном типа AHXAMK-W комплект заземления заказывается отдельно
