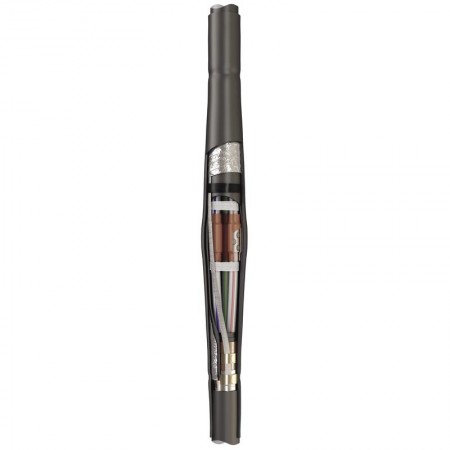

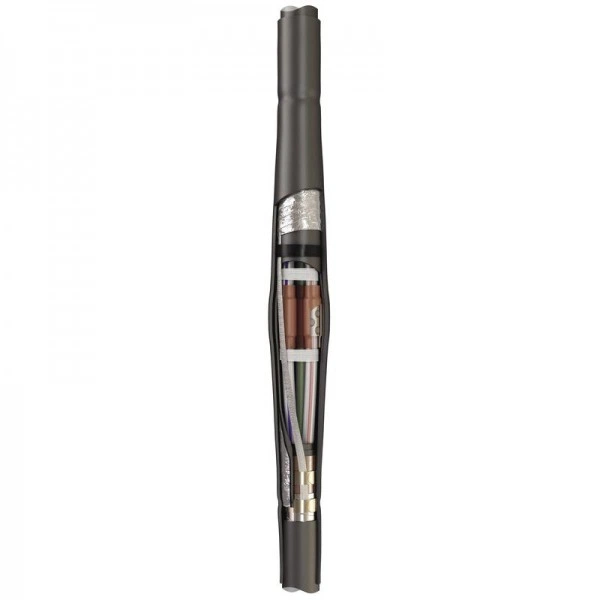

КВТ Муфта соединительная 3ПСТ-6-25/50 65517 KVT

Характеристики

• Диапазон сечений (мм² ): 25-50;
• Тип установки: внутр. +наружн.;
• Тип кабеля: с/без брони;
• Болт. в компл.: нет;
• Тип муфты: соединительная;
• Напряжение (кВ): 6;
• Жил в кабеле: 3;
• Изоляция: пластмассовая;
• Сечение (мм² ): 25; 35; 50;

Описание

• Предназначены для соединения 3-х жильных кабелей:
• с пластмассовой изоляцией (ПВХ/СПЭ)
• с броней и без брони
• на напряжение до 6 кВ
• Муфты устанавливаются в грунте, тоннелях, коллекторах и других кабельных сооружениях
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:
  (А)ВВГ-6, (А)ВБбШв-6, (А)ПвБбШв-6, а также их аналоги и модификации
• Толстостенные соединительные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет и кожуха, обеспечивает полную герметичность муфты после монтажа
• Для кабелей с броней используется непаяная система заземления. Базовая комплектация включает в себя роликовые пружины постоянного давления, используемые для крепежа провода заземления к бронелентам
• Применение полностью непаянной системы заземления в муфте упрощает монтаж, сокращает временные затраты, исключает возможность термического повреждения кабеля в случае пайки
• Экран кабеля восстанавливается алюминиевой фольгой и проводом-перемычкой, закрепляемым на экране с помощью пружин постоянного давления
• Внутренний и наружный защитные кожухи надежно защищают, герметизируют и армируют муфту
• Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головк болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-060-97284872-2014

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 2
• Гарантийный срок эксплуатации: 7
• Срок службы: 30
