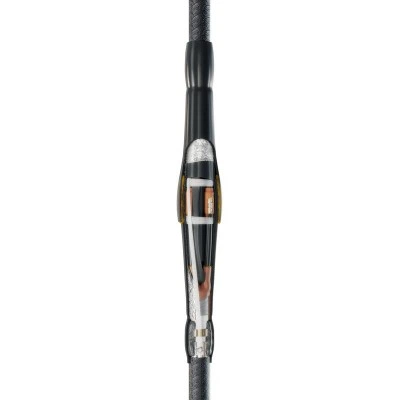

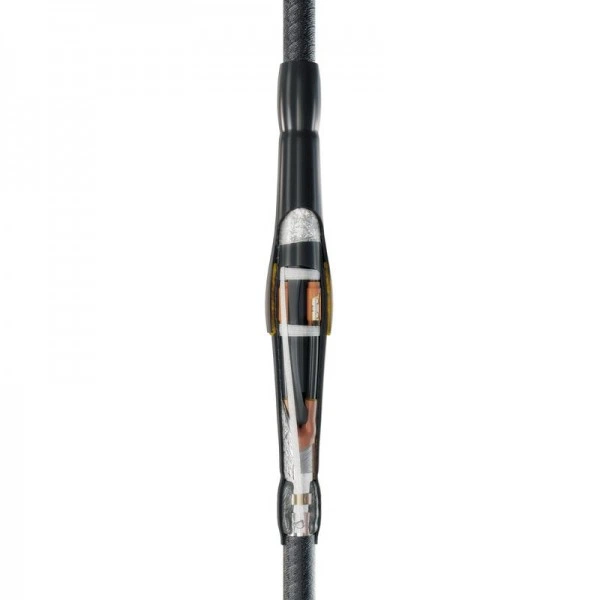

КВТ Муфта соединительная 3ССТп-10-70/120 76331 KVT

Характеристики

• Диапазон сечений (мм² ): 70-120;
• Тип установки: внутр. +наружн.;
• Тип кабеля: с/без брони;
• Болт. в компл.: нет;
• Изоляция: бумажная;
• Тип муфты: соединительная;
• Напряжение (кВ): 6; 10;
• Жил в кабеле: 3;
• Сечение (мм² ): 70; 95; 120;

Описание

• Предназначены для соединения 3-х жильных кабелей:
• с бумажной маслопропитанной изоляцией
• с броней или без брони
• с общей алюминиевой или свинцовой оболочкой
• на напряжение 6 и 10 кВ
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:
  ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Двойной составной наружный кожух позволяет уменьшить размеры котлована для монтажа кабельной муфты
• Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним подслоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
• Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
• Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Два перекрывающих друг друга защитных термоусаживаемых кожуха (внутренний и внешний) и межфазный герметик-заполнитель обеспечивают полную герметизацию конструкции
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Оптимальное решения в случае высокой плотности застройки и ограниченного пространства
• Выпускается по ТУ 3599-006-97284872-2006

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 2
• Гарантийный срок эксплуатации: 7
• Срок службы: 30
