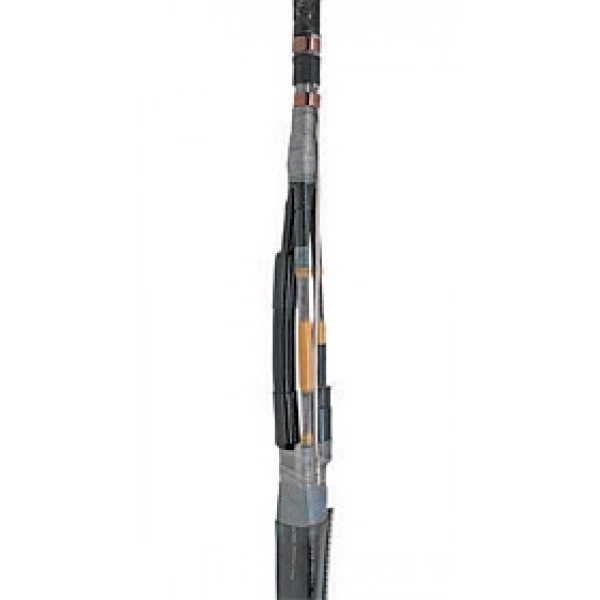

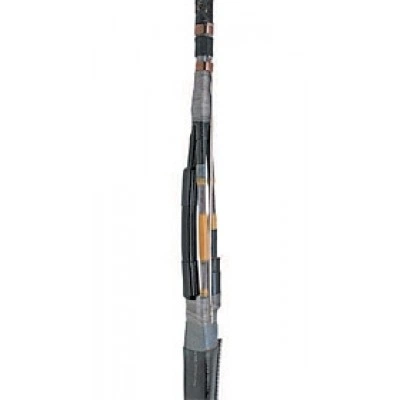

КВТ Муфта соединительная GUSJ-12/70-120 58952 KVT

Характеристики

• Диапазон сечений: 70-120 мм²
• Тип установки: внутр.+наружн.
• Тип кабеля: с/без брони
• Болт. в компл.: есть
• Жил в кабеле: 3
• Напряжение: 10 кВ
• Сечение: 70; 95; 120 мм²

Описание

• Кабель: АСБ, ААБУ, АСБУ, СБ2л, АСБ2лГ, СБ, АСБГ, N(A)KBA, N(A)KLEY

• Конструкция (кабели с общим экраном):
• На бумажную изоляцию жил устанавливаются термоусаживаемые маслостойкие трубки
• Корешок разделки кабеля заполняется специальной мастичной лентой желтого цвета, выравнивающей напряженность электрического поля и обладающей маслостойкостью
• Жилы кабелей соединяются болтовыми соединителями, входящими в комплект муфты
• Соединители покрываются мастичными пластинами для выравнивания напряженности электрического поля
• Изоляция жил восстанавливается термоусаживаемыми трубками с клеем
• Пространство между и вокруг жил заполняется термоплавкой мастикой, полностью совместимой с бумажной изоляцией кабеля
• Термоусаживаемая трубка усаживается на область соединения и герметизирует металлические оболочки кабелей, при этом мастика размягчается, заполняет внутреннее пространство муфты и вытесняет воздух
• Непаянная система заземления и металлическая сетка восстанавливают металлическую оболочку и армируют муфту
• Наружная термоусаживаемая трубка обеспечивает дополнительную герметизацию и защиту муфты
