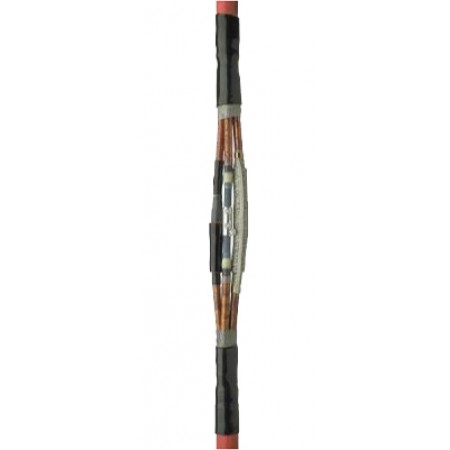

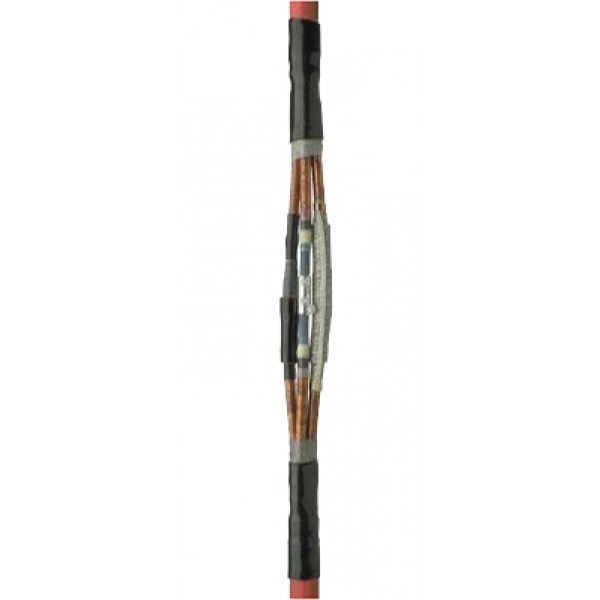

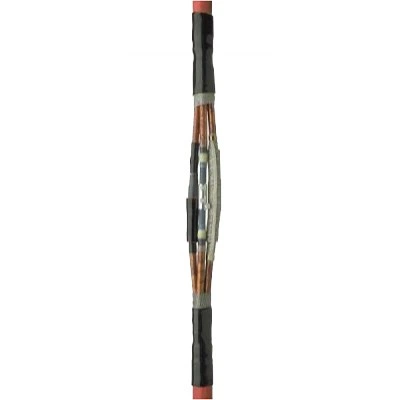

КВТ Муфта соединительная POLJ-12/3х25-70-Т 61456 KVT

Характеристики

• Диапазон сечений: 25-70 мм²
• Тип установки: внутр.+наружн.
• Тип кабеля: с броней
• Болт. в компл.: есть
• Напряжение: 10 кВ
• Жил в кабеле: 3
• Сечение: 25; 35; 50; 70 мм²

Описание

• Кабель: АПвП, АПвВ, АПвБбШпв, ПвП2г, АПвЭВ, ПвЭПу, АПвЭгаП, N(A)2XSY, N2XSEY, N(A)2XS2Y, 2XSEYBY, AHXCMK-WTC, RG70RNR
• Конструкция:
• Срез экрана и место соединения жил подматываются желтой лентой заполнения пустот, и затем на это место усаживается термоусаживаемая трубка, выравнивающая напряженность электрического поля
• Жилы соединяются механическими соединителями, поставляемыми в комплекте
• Область соединителей оборачивается мастичной пластиной для выравнивания напряженности поля
• Затем надвигается термоусаживаемая трехслойная эластомерная трубка, обеспечивающая равномерную толщину изоляции и создающая экран в месте соединения
• Медная сетка оборачивается вокруг места соединения и восстанавливает металлический экран
• Для кабелей с проволочным экраном в комплект входит болтовой соединитель
• Для кабелей с ленточным экраном в комплект муфты включена непаянная система заземления
• Для кабелей с броней металлический кожух или металлическая лента обеспечивают дополнительную механическую защиту
• Наружная защита и герметизация обеспечивается толстостенной термоусаживаемой трубкой с термоплавким клеем на внутренней поверхности
