КВТ Наконечник болтовой 1НБ-10/25 (мин партия 10 шт.) 65908 KVT

Характеристики

• Кол-во болтов: 1
• Диапазон сечений (мм² ): 10-25
• Напряжение: 10 кВ
• Расположение болтов: рядное
• Отверстие под кабельную жилу: эксцентриковое

Размеры

D (мм)	L (мм)	L1 (мм)	L2 (мм)	F (мм)	S (мм)	d (мм)	d1 (мм)	N (мм)
6.4	38	15.2	18	6.5	6	13	8	8

Описание

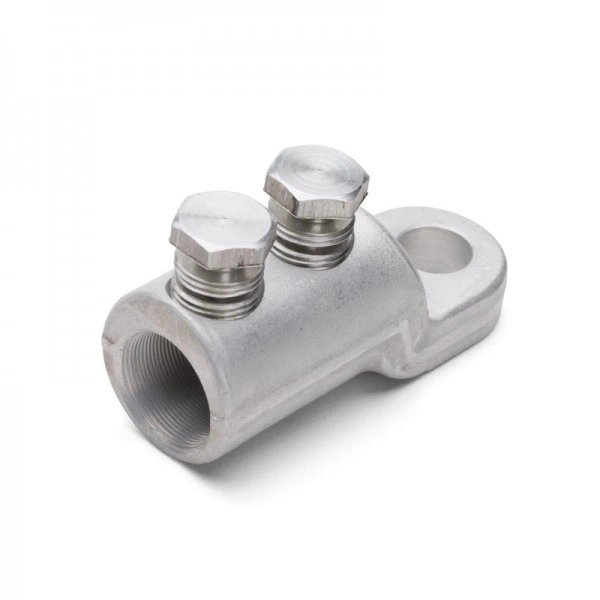

Наконечник болтовой 1НБ-10/25 (минимальная партия 10 штук) 65908 KVT (КВТ) предназначен для завершения любых типов кабельных жил, включая алюминиевые и медные, круглые и секторные, а также моножильные и многопроволочные.

Каждый болтовой наконечник обладает мультиразмерной конструкцией и подходит для различных сечений кабеля. Болты расположены в ряд на корпусе наконечника, а эксцентриковое отверстие для кабельной жилы обеспечивает удобство монтажа.

Рабочее напряжение наконечников составляет до 10 кВ. Корпус и болты изготовлены из специального алюминиевого сплава, а покрытие отсутствует. Крепление на жиле осуществляется путем завинчивания болтов с срывной головкой, которые отрываются при достижении заданного момента, что гарантирует оптимальные механические и электрические характеристики соединения.

Конструкция болтов включает несколько проточек — срывных «шеек», что позволяет головке срываться на уровне или ниже поверхности наконечника. Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса. Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и прочность контактного соединения.

На лопатке каждого наконечника имеется маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя. Для монтажа рекомендуется использовать набор НМБ-6 (КВТ). Эти наконечники идеально подходят для установки термоусаживаемых муфт и могут быть использованы ремонтно-аварийными службами.

Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их отличным дополнением для комплектации наборов кабельных муфт.

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 15
• Гарантийный срок эксплуатации: 15
• Срок службы: 40
