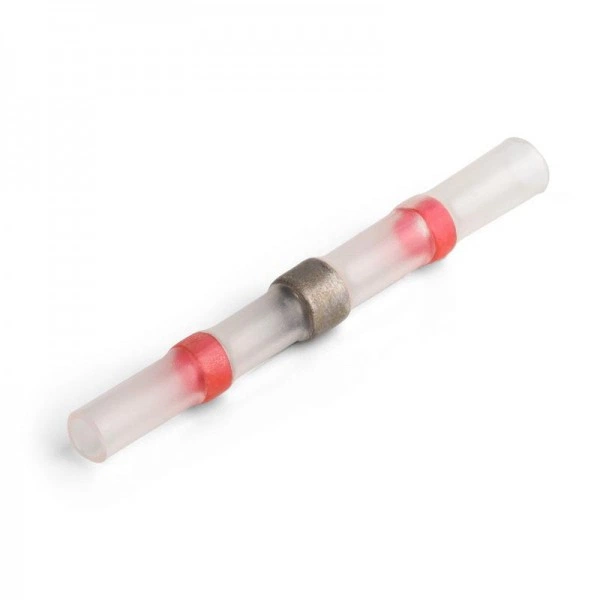

КВТ Термоусаживаемая гильза ПК-Т 1.0 под пайку (мин партия 20 шт.) 69947 KVT

Характеристики

• Цвет манжеты: красный
• Сечение (мм² ): 0.5–1.0
• Ток (А): 19
• Материал изоляции: сшитый полиэтилен
• Максимальное напряжение: 690 В
• Сечение (мм² ): 0.5; 0.75; 1.0;

Размеры

Описание

• Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа
• Материал изоляции: сшитый полиэтилен. Не содержит галогенов
• Термостойкость изоляции: 125 °C
• Максимальное напряжение: 690 В
• Особенности конструкции:

• в центре соединителя расположено кольцо низкотемпературного припоя
• по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки
• Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
• Цвет поясков термоплавкого клея помогает идентифицировать размеры
• Порядок монтажа:

• разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил
• распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга
• обожмите руками выступающие проводники, сформировав место стыка
• сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил
• используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления
• дайте изделию остыть
• Инструмент для монтажа: высокотемпературный фен

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 15
• Гарантийный срок эксплуатации: 15
• Срок службы: 40
