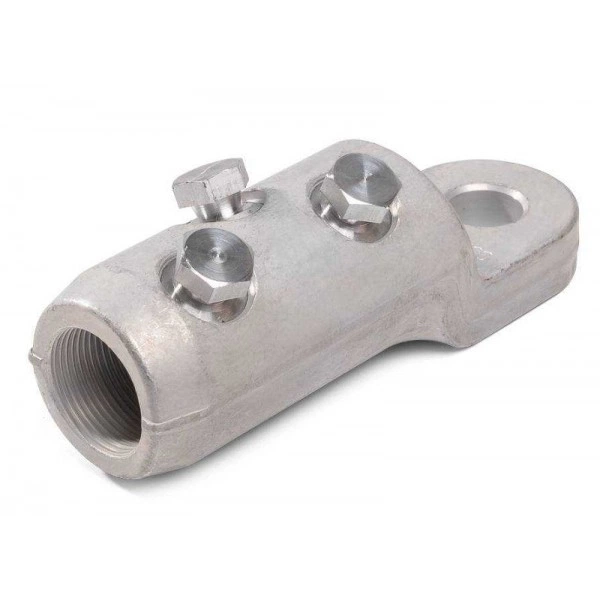

КВТ Наконечник болтовой 3НБП-300/400 83724 KVT

Характеристики

• Тип коннектора: соединитель болтовой
• Особенности конструкции: рядное расположение болтов
• Рабочее напряжение, до (кВ): 10
• Материал жилы: алюминий, медь
• Сечение жилы, мм²: 300, 400
• Класс гибкости жилы: 1, 2, 3, 4
• Материал контактной части: алюминиевый сплав
• Покрытие контактной части: без покрытия
• Размер крепёжного болта: М16
• Технология монтажа: срывные болты

Размеры

Описание

• Предназначены для оконцевания кабелей с изоляцией из ЭПР и сшитого полиэтилена на напряжение до 10 кВ
• Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
• Рядное расположение болтов на корпусе наконечника
• Центрально-симметричное отверстие под кабельную жилу в корпусе наконечника способствует равномерному распределению электрического поля
• Материал корпуса и болтов: специальный алюминиевый сплав
• Покрытие: без покрытия
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности корпуса
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25
