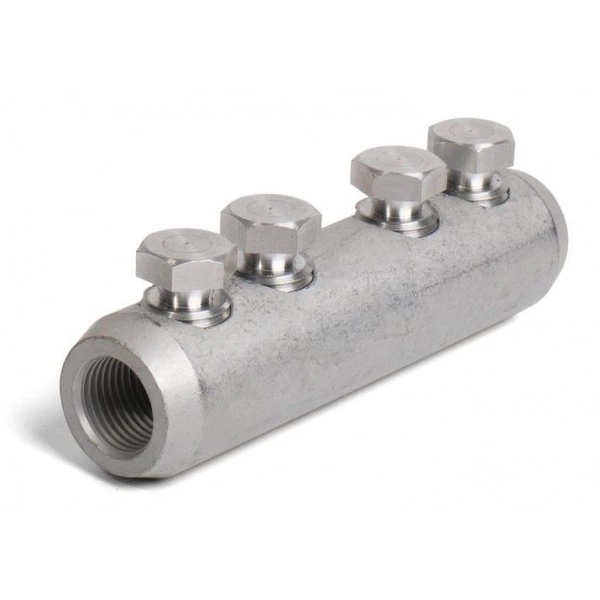

КВТ Соединитель болтовой 4СБП-35/50 (мин партия 10 шт.) 67039 KVT

Характеристики

• Тип коннектора: соединитель болтовой
• Особенности конструкции: центральносимметричное отверстие под жилу, рядное расположение болтов
• Рабочее напряжение, до (кВ): 10
• Материал жилы: алюминиевый сплав
• Сечение жилы, мм²: 35, 50
• Класс гибкости жилы: 1, 2, 3, 4, 5, 6
• Материал контактной части: алюминиевый сплав
• Покрытие контактной части: без покрытия
• Технология монтажа: срывные болты

Размеры

Описание

• Предназначены для соединения кабелей с изоляцией из ЭПР и сшитого полиэтилена на напряжение до 10 кВ
• Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
• Рядное расположение болтов на корпусе соединителя
• Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению электрического поля
• Материал корпуса и болтов: специальный алюминиевый сплав
• Покрытие: без покрытия
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности корпуса
• Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
• Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
• На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 5
• Гарантийный срок эксплуатации: 5
• Срок службы: 25
